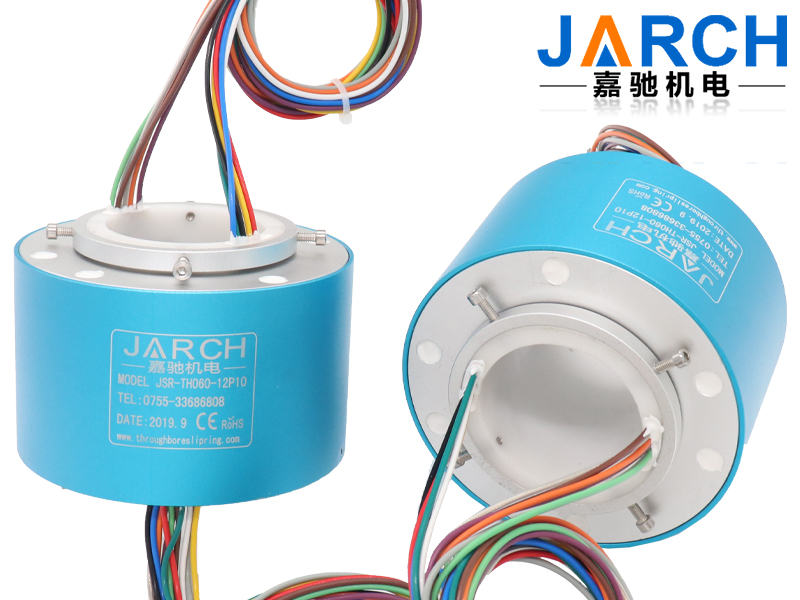

JSR-TH060系列過孔導電滑環
- 產品簡介：JSR-TH060系列過孔導電滑環,通孔直徑 60mm(適用任何<=60mm),外徑: 130mm,通 路 數: 1-48路,全鋁合金結構的整體式精密導電滑環。支持signal(2A)或, 或10A、15A、30A的電源電流, ,電壓380VAC/24VDC，工作電壓可以定制達到1000V;防護等級可以定制達到IP68.
- 訂購熱線：0755-33686808
-
產品詳情
聯系我們

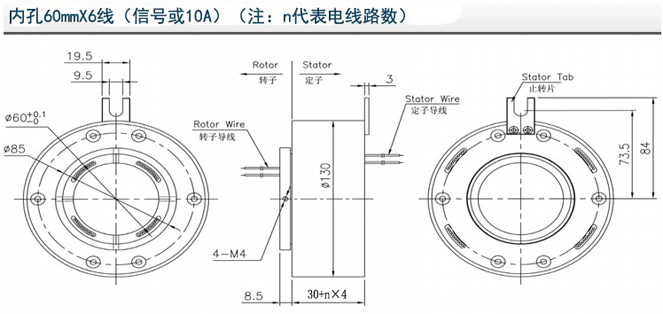

產品尺寸圖
安裝說明
選型說明
·獨特接觸設計提供更長壽命及免維護穩定運轉（無需潤滑劑）
·模塊化設計，滿足更高電流，轉速，外形等需求
·多樣化外形，支持更多安裝要求
·支持信號，電源及其混合傳輸
·可支持1-126通路擴展
·可滿足現在工業領域廣泛使用的
1.工業機器：
鉆井平臺、繞線機、端面加工機、熱滾機
2. 旋轉工作臺：
繞線機、灌裝機、吹瓶機、游樂設備
3.電纜卷筒：
港口機械、吊裝起重設備、路橋機械、塔臺
4.試驗設備：
離心測試臺、分離機、測試儀器機
5.機器人：
包裝設備、堆垛機、工藝控制設備、壓模機
6.展覽/顯示設備：
汽車展臺、旋轉門、產品展臺、旋轉餐廳
7.醫療設備：
無影手術燈、直升機、雷達通訊設備
.jpg)
.jpg)
|
電氣性能 Electrical Spec. |
可選項 Options |
||
|
額定電壓 |
380VAC |
可裝配法蘭盤 |
|
|
Rating voltage |
380VAC |
Flange for set up |
|
|
額定電流 |
5A/路、 10A/路、15A/路 |
導線出口方向、長度可選 |
|
|
Rating current |
5A /Ring，10A /Ring，15A /Ring |
The wire exit direction,length is optional |
|
|
絕緣電阻 |
1000MΩ@500 VDC |
支持更多通路數：1-126路 |
|
|
Insulation resistance |
1000MΩ@500VDC |
Can combine more circuits:1-126Ring |
|
|
耐壓 |
600VDC@50HZ |
支持更高額定電流和額定電壓 |
|
|
Dielectric strength |
600VDC@50Hz |
Higher voltage and current capacity |
|
|
電氣噪音 |
10mΩ @6VDC,50mA,5Rpm |
可選更高轉速：1000轉/分鐘、2500轉/分鐘、5000轉/分鐘等 |
|
|
Electrical noise |
10mΩ@6VDC,50mA, 5Rpm |
Higher rotational seed:1000Rpm、2500Rpm、5000Rpm |
|
|
機械性能 Mechanical Spec |
環境性能 Environment |
||
|
轉速 |
300轉/分鐘 |
工作溫度 |
-40℃~+80℃ |
|
Speed |
300Rpm |
Working temperature |
-40℃~+80℃ |
|
扭矩 |
100N.cm |
機械振動 |
MIL-SID-810E |
|
Torque |
100N.cm |
Mechanical vibration |
MIL-SID-810E |
|
防護等級 |
IP 54(可選IP68) |
環境濕度 |
60% |
|
Seal class |
IP54 (IP68Options) |
Humidity |
10% to 90% RH non-condensing |
|
接觸材料 |
貴金屬 |
環保認證 |
Lead Free, RoHS compliant |
|
Contact material |
Precious Metal |
Materials |
Lead Free,RoHS compliant |
|
導線規格 |
12色1.0mm2Teflon高溫線 |
CE Certified |
YES |
|
Lead Wire |
12color 1.0mm2Teflon wire |
CE Certified |
YES |
|
設計壽命 |
5000萬轉 |
*滑環壽命由滑環工作轉速，工作環境和工作溫度等決定 |
|
|
Life |
500million revolutions |
||
勢.jpg)
相比較同類產品有著旋轉精度高，性能更穩定，壽命更長。其采用接觸材料采用貴金屬+超硬鍍金處理，力矩小，運轉穩定，壽命長，電阻波動小，接觸電阻小，保證優良的傳輸性能。
客戶提供定制需求--量身定做滑環確定滑環方案--確定簽訂合作合同--快遞物流完成訂單--售后跟蹤服務
嘉馳機電擁有資深的設計師團隊，如果你要的產品上面沒有，請點擊: 或致電: 0755-3368-6808
