JSR-HF4LSMA系列高頻導電滑環
- 產品簡介：高頻旋轉接頭用于連續旋轉裝置中，在固定部分與旋轉部分之間傳輸高頻信號，此類滑環可以通過頻率高達500 MHz－30GHz 以上的模擬信號。此系列分為單通道高頻滑環及多通道高頻滑環兩種。
- 訂購熱線：0755-33686808
-
產品詳情
聯系我們
產品尺寸圖
安裝說明
選型說明
1、尺寸緊湊，滿足產品小型化的需求。
2、雙精密滾動軸承支撐，低扭矩，長壽命。
3、可傳輸電源、數據信號。
4、多種規格的法蘭方便選擇。
5、金-金觸點，接觸電阻極低。
6、兼容數據總線協議。
7、運轉平滑。
8、低力矩。
用領域.jpg)
1、軍用雷達天線、多軸式三維空間模擬器、動中通。
2、帶有射頻信號的天線轉臺、支持1080P、1080I等HD-SDI的高清轉臺。
3、支持1080P、1080I等HD-SDI的多功能一體機（高速球）。
4、CCTV/攝像儀器、測試設備，交通控制、防御系統。
5、手術燈、離心測試臺、分離機。

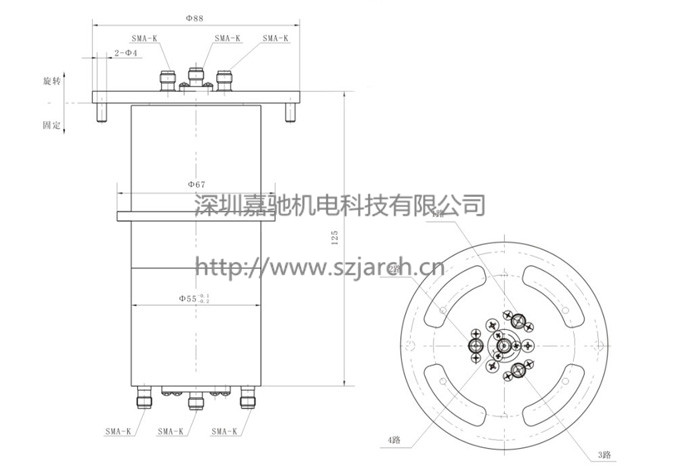

結構圖.jpg)
參數.jpg)
| 電氣性能 | |||||||||
| 額定電壓 | 380VAC/DC | ||||||||
| 端口類型 | SMA-K/SMA-K | ||||||||
| 特性阻抗 | 50Ω | ||||||||
| 外導體接觸電阻 | ≤65mΩ | ||||||||
| 內導體接觸電阻 | ≤50mΩ | ||||||||
| 絕緣電阻 | ≥1500MΩ@500V | ||||||||
| 耐壓強度 | ≥2000V@50Hz | ||||||||
| 插入損耗 | 1路 | loss≤0.3dB | 2路 | loss≤0.3dB | 3路 | loss≤0.3dB | 4路 | loss≤0.3dB | |
| 頻率范圍 | 1路 | DC-500GHZ | 2路 | DC-500GHZ | 3路 | DC-500GHZ | 4路 | DC-1.2GHZ | |
| 電壓駐波比起伏 | 1路 | 0.1 | 2路 | 0.1 | 3路 | 0.1 | 4路 | 0.1 | |
| 電壓駐波比 | 1路 | VSWR≤1.3 | 2路 | VSWR≤1.2 | 3路 | VSWR≤1.2 | 4路 | VSWR≤1.2 | |
| 插入損耗起伏 | 1路 | 0.05dB | 2路 | 0.05dB | 3路 | 0.05dB | 4路 | 0.05dB | |
| 導線規格 | 鐵氟龍RG316 | ||||||||
| 導線長度 | 標準300mm | ||||||||
| 觸點材料 | 金---金 | ||||||||
| 隔離度 | ≥60dB | ||||||||
| 機械性能 | |||||||||
| 防護等級 | IP54 | ||||||||
| 工作溫度 | -40℃~ +70℃ | ||||||||
| 工作濕度 | 60%RH | ||||||||
| 工作速度 | 10rpm max | ||||||||
| 外殼材質 | 黃銅鍍鋅 | ||||||||
明.jpg)
客戶提供定制需求--量身定做高頻滑環確定高頻滑環方案--確定簽訂合作合同--快遞物流完成訂單--售后跟蹤服務。
嘉馳機電擁有資深的設計師團隊，如果你要的產品上面沒有，請點擊: 或致電: 0755-3368-6808
