JSR-HF01-SMK-40系列高頻導電滑環
- 產品簡介：高頻旋轉接頭用于連續旋轉裝置中，在固定部分與旋轉部分之間傳輸高頻信號， 此類滑環可以通過頻率高達500 MHz－30GHz 以上的模擬信號。此系列分為單通道高頻滑環 及多通道高頻滑環兩種。
- 訂購熱線：0755-33686808
-
產品詳情
聯系我們

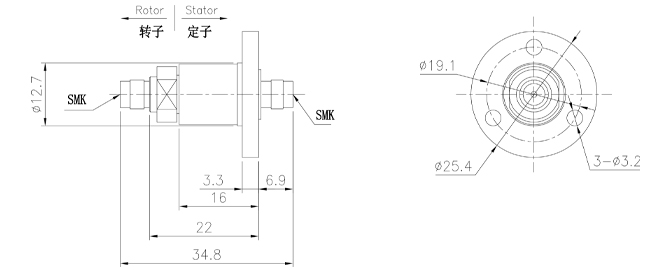

產品尺寸圖
安裝說明
選型說明
1、尺寸緊湊，滿足產品小型化的需求。
2、雙精密滾動軸承支撐，低扭矩，長壽命。
3、可傳輸電源、數據信號。
4、多種規格的法蘭方便選擇。
5、金-金觸點，接觸電阻極低。
6、兼容數據總線協議。
7、運轉平滑。
8、低力矩。
域.jpg)
1、軍用雷達天線、多軸式三維空間模擬器、動中通。
2、帶有射頻信號的天線轉臺、支持1080P、1080I等HD-SDI的高清轉臺。
3、支持1080P、1080I等HD-SDI的多功能一體機（高速球）。
4、CCTV/攝像儀器、測試設備，交通控制、防御系統。
5、手術燈、離心測試臺、分離機。
結構圖.jpg)
參數.jpg)
|
技術規格參數 |
|||
|
電氣指標 |
|||
|
頻率范圍 |
DC-18GHz |
相位波動，Max |
1.0° |
|
電壓駐波比，Max |
1.5 |
駐波精度 |
0.05 |
|
插入損耗，Max |
0.3dB |
插入損耗精度 |
0.05dB |
|
峰值功率，Max |
1000W |
平均功率，Max |
100W |
|
機械指標 |
|||
|
接口類型 |
SMA Female（50Ω） |
機構類型 |
I型 |
|
材質 |
外導體：不銹鋼、鋁合金 |
表面處理 |
外導體：鈍化、陽極氧化 |
|
內導體：鈹青銅 |
內導體：鍍金 |
||
|
啟動力矩，Max |
0.05牛.米@20℃ |
持續旋轉力矩，Max |
0.05牛.米@20℃ |
|
IP防護等級 |
IP50 |
重量 |
0.1KG |
|
轉速 |
100rmp |
界面尺寸 |
符合GJB52446 |
|
環境適應性 |
|||
|
工作溫度 |
-55℃ - 85℃ |
相對濕度，Max |
95%（40℃±5℃） |
|
壽命 |
100萬轉 |
||
客戶提供定制需求--量身定做高頻滑環確定滑環方案--確定簽訂合作合同--快遞物流完成訂單--售后跟蹤服務
嘉馳機電擁有資深的設計師團隊，如果你要的產品上面沒有，請點擊: 或致電: 0755-3368-6808
