JSR-FE0607系列光電組合導電滑環
- 產品簡介：光電混合旋轉組合滑環是由能傳輸動力電源、控制信號電源、儀表及計算機自動控制所需的微電量信號的導電滑環和傳輸多模單模光纖信號的光滑環組合一起的滑環，能解決同時解決360°旋轉的光信號和電信號傳輸問題。適合應用在需要無限制的，連續或斷續旋轉，同時又需要從固定位置到旋轉位置傳送大容量數據、信號的場所，能改善機械性能，簡化系統操作，避免因活動關節的旋轉對出光纖的損害。可以與傳統的電子匯流環配合使用，作成光電混合匯流環，傳送功率和高速數據?？梢远ㄖ聘鞣N滿足方案的需求。
- 訂購熱線：0755-33686808
-
產品詳情
聯系我們

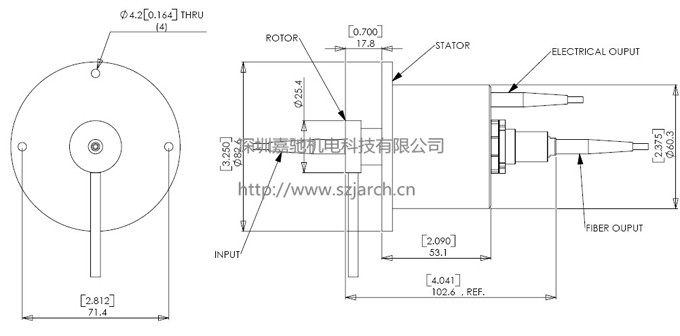

產品尺寸圖
安裝說明
選型說明
.jpg)
貴金屬接觸保證超長工作壽命
金-金觸點，接觸電阻極低
兼容數據總線協議
運轉平滑
低力矩
結構緊湊
多樣化外形，支持更多安裝要求
支持信號，電源及其混合傳輸
客戶提供定制需求--量身定做滑環確定滑環方案--確定簽訂合作合同--快遞物流完成訂單--售后跟蹤服務
用領域(1).jpg)
1、機器人
2、物料輸送系統
3、車輛上的轉動炮塔
4、遠程控制系統
5、雷達天線
6、光纖傳感等轉臺（速率臺）的高速視頻、數字、模擬信號的傳輸和控制
7、醫療系統
8、視頻監視系統
9、保障國家或國際安全系統海底作業系統
結構圖.jpg)
參數.jpg)
|
電氣性能 Electrical Spec. |
可選項 Options |
||
|
額定電壓 |
380VAC |
可裝配法蘭盤 |
|
|
Rating voltage |
380VAC |
Flange for set up |
|
|
額定電流 |
5A/路、 10A/路、15A/路 |
導線出口方向、長度可選 |
|
|
Rating current |
5A /Ring，10A /Ring，15A /Ring |
The wire exit direction,length is optional |
|
|
絕緣電阻 |
1000MΩ@500 VDC |
支持更多通路數：1-126路 |
|
|
Insulation resistance |
1000MΩ@500VDC |
Can combine more circuits:1-126Ring |
|
|
耐壓 |
600VDC@50HZ |
支持更高額定電流和額定電壓 |
|
|
Dielectric strength |
600VDC@50Hz |
Higher voltage and current capacity |
|
|
電氣噪音 |
10mΩ @6VDC,50mA,5Rpm |
可選更高轉速：1000轉/分鐘、2500轉/分鐘、5000轉/分鐘等 |
|
|
Electrical noise |
10mΩ@6VDC,50mA, 5Rpm |
Higher rotational seed:1000Rpm、2500Rpm、5000Rpm |
|
|
機械性能 Mechanical Spec |
環境性能 Environment |
||
|
轉速 |
300轉/分鐘 |
工作溫度 |
-40℃~+80℃ |
|
Speed |
300Rpm |
Working temperature |
-40℃~+80℃ |
|
扭矩 |
100N.cm |
機械振動 |
MIL-SID-810E |
|
Torque |
100N.cm |
Mechanical vibration |
MIL-SID-810E |
|
防護等級 |
IP 54(可選IP68) |
環境濕度 |
60% |
|
Seal class |
IP54 (IP68Options) |
Humidity |
10% to 90% RH non-condensing |
|
接觸材料 |
貴金屬 |
環保認證 |
Lead Free, RoHS compliant |
|
Contact material |
Precious Metal |
Materials |
Lead Free,RoHS compliant |
|
導線規格 |
12色1.0mm2Teflon高溫線 |
CE Certified |
YES |
|
Lead Wire |
12color 1.0mm2Teflon wire |
CE Certified |
YES |
|
設計壽命 |
5000萬轉 |
*滑環壽命由滑環工作轉速，工作環境和工作溫度等決定 |
|
|
Life |
500million revolutions |
|
|
|
性能規格 Specification for FORJ |
|
|
波長范圍 Wavelength range |
650-1650 nm |
|
插入損耗 Insertion loss |
<2dB (typical: <0.5 dB) |
|
回波損耗 Return loss |
＞40dB (typical:45 dB,2323 C), >50 dB (MJXA) |
|
最大轉速 Maximum speed. |
2000 rpm |
|
壓力補償 Pressure compensation |
1,000 psi (model RPC for higher pressure) |
|
拉拔強度 Pulling strength |
10 N (900 um buffer) |
|
預計壽命 Estimated life cycle |
200-400 million revolutions |
|
光波能量 Optical power handlin |
23 dBm |
|
工作溫度 Working temperature |
-40 to 80 C |
|
儲存溫度 Storage temperature |
-50 to 85 C |
|
啟動扭矩 Start up torque |
<0.1 Nm |
|
出線方式 Package style |
Pigtail or receptacles (FC, FC/APC, or ST) |
|
光纖類型 Fiber types |
Single or multimode w/3 mm jacke |
|
接頭類型 Connector types |
FC, SC, ST, SMA, or LC (and APC finishes) |
|
殼體材料 Housing material |
Stainless steel |
|
產品重量 Weight |
~50 g |
|
防護等級 IP rating |
IP 68 for all models |
明.jpg)
客戶提供定制需求--量身定做光電滑環確定滑環方案--確定簽訂合作合同--快遞物流完成訂單--售后跟蹤服務
